週明けです。【2019/06/17】

by

 こんにちは。久しぶりに青空が広がった横浜です。日トレの10km走行を終えてラボ入りしました。今日も一日宜しくお願いします。(^_^)v

 拙宅の在る横浜市青葉区は、川崎市宮前区・同麻生区・町田市に隣接しています。家から直線距離にして50m北側に境界線があり、向こう側は川崎市宮前区です。北西400mの地点には麻生区を含めた三境点があります。この付近は海抜50m〜120mの急峻な地形が連続する多摩丘陵の一部で、この尾根の西端は麻生区王禅寺の北側にあるヨネッティ王禅寺付近です。ここから慶応日吉キャンパス付近まで約10kmが多摩川と鶴見川の分水嶺になる稜線となります。近くには水源とみられる沼や池が多く点在しますが、拙宅から西方400mの地点にベリーパーク王禅寺という管理釣り場があります。恐らく昔は沼だったのでしょう。

沼や池が多いのは水脈があるから?

 何れにしても地下に水脈があるのは間違いなさそうです。地図上で池や沼に囲まれた無線運用に適した場所を探してみると、在りました!! ”奥の見晴台です。標高は70m台なので、この地域ではやや低め? 因みに2km東にある“花桃の丘”は海抜85mです。V/UHFには不向きかもしれませんが、HFはでどうでしょう・・・。8ch CB機で試してみました。まず、ノイズは花桃の丘よりも低めです。雑木林に囲まれているので都市ノイズはフィルタリングされているみたいです。Esがオープンしているタイミングでトライしたところ、6、7、8の各エリアが53〜55で入感しています。“花桃”でも繫がったことのない三重県の局と53/55でレポート交換できました。休日でも人は少なめです。木陰でベンチもあり、ひっそりやるには丁度良い場所でした。有料駐車場から徒歩5分程度の丘の上です。後ほど、KX3+WonderLoopでひっそりCWやってきます。w

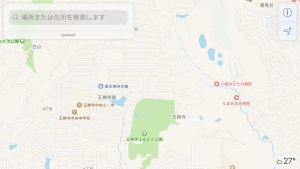

拙宅から西に直線距離400mの地点
上から順に3つの池が連なっている
王禅寺ふるさと公園の見晴台 東側は裏門坂


← この手摺りにICB-87Rを置いてQRVした時
 の様子です。8エリアが入感中です。
ノイズレベルにご注目下さい!!


(その2)ご入場するも・・

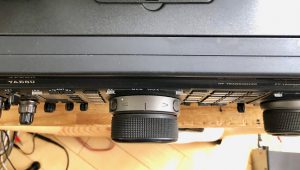

中央部が反っている・・汗 エンコーダー軸も歪んでいる

 週末も怒濤の対応となる予定でした・・・。別のMark Vが入ってます。“チューナー不良”と伺っていました。Mark Vの元箱は縦長の外箱の中に、本体用の箱と専用電源(FP-29)の箱が並んで入っているハズです。本体の箱だけが送られてきたので、「もしやFP-29をお忘れになった・・」のかと思いきや、箱を開けてビックリ・・。仕切り材が外され、Mark Vと電源が箱に押し込められています。しかもMark VのフロントパネルがFP-29に干渉しています・・。汗汗 箱から取り出すとメインダイヤルが首を傾げた様な状態になっていて回りません・・・。エンコーダー軸が完全に歪んでしまっています。上から見ると、メインダイヤル付近を中心にしてフロントパネル全体が陥没しているのが確認できました。そして嫌な予感が的中、全ボタンが全く機能しません。フロントパネルのシャーシ、コントロール・ユニットにダメージが及んでいる可能性大です。LCDは点灯しているのディプレイ・ユニットは生きているみたいですね〜〜。兎にも角にも、この状態では先に進めません。オーナー様に状況をご報告して、フロントパネルの被害状況の確認作業から始めることにしました。

 フロントパネルのプッシュSW群は、コントロール・ユニット上のパッドをゴム導体で押す仕組みですが、フロントパネルのシャーシ自体が歪み、基板が浮いているのが確認できました。既に基板も歪んでいるため、シャーシを叩いて真っ直ぐに戻してもゴム導体が浮いてしまいます。実装部に錆によるものと思われる腐食箇所を見付けました。ブラシで削りましたが、関係無かったみたいです。基板も完全に湾曲しご覧の様な有り様です。

 コレお手上げです。LCDユニット以外はシャーシを含め全交換が必要ですが入手は困難です。ドナー個体でもあれば良いのですが、取りあえず一週間ペンディングします。

横から見ると反っているのが確認できる
シャーシを固定するビスが曲がっている
Display UNITとCTRL UNITをバラす
LCDは無事・・
錆?
ブラシで削ったが関係なし

 最近、梱包不良による輸送中の事故が頻発しています。弊社では「外箱などの著しい劣化状態」を除き、お客様にお送り頂いた時の梱包を再利用しています。また、セパレート型の機器は別箱が大原則です!! 輸送時のトラブルについては責任を負いかねますので、どうかご留意頂きたく存じます。


今後の修理予定について

 RJX-601ほか、小型機・中型機が続きます。その他以下の順番で着手予定です。

  1. FT-920 (長期対応中)
  2. RJX-601 メンテナンスパック
  3. VR-5000
  4. FT-790MKⅡ
  5. LS-602
  6. その他の無線機など

 今週も宜しくお願いします。m(_ _)m
