本題に移る前に、こんな作業のご紹介を・・

ACCケーブルの特注ご依頼

 お得意様からACCケーブル8本の特注ご依頼を承りました。無線機4台、リニアアンプ3台をお預かりし、様々な組み合わせのSTBY・ALCケーブルを作りました。殆どが汎用DINコネクタ・プラグを使用しているのですが、中には規格外のコネクタもあるため入手が困難な場合もあります。特にDIN8P規格には標準型(丸形状)、派生型(U形状)があり、サプライヤでもこれらの違いを認識している会社が少ないため注意が必要です。写真はアイコム製無線機に採用されていた標準型と、東京ハイパワー製アンプに採用されていた派生型の比較です。取扱説明書にはDIN8ピンとしか記載されていないため、秋葉原で探す際にはご注意ください。また、東京ハイパワーの場合、製造時期によって異なるコネクタを採用している場合があるため、必ず「現物合わせ」をお奨めします。弊社で作業する場合にも必ず無線機とアンプの両方をお送り頂いております。

DIN8P(U形状)DIN8P(丸形状)互換性ナシ

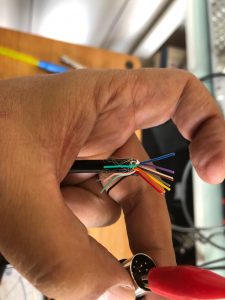

一本一本処理(気力との戦い)


修理完了!!

今回もCAIGが大活躍!!

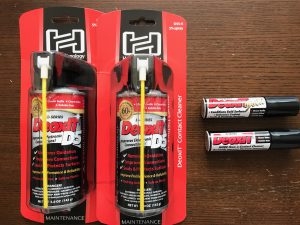

 重整備案件がコンプリートしました。外装コンディションは二重丸の個体ですが、中は埃附着に起因するとみられる劣化が進行していました。埃は結露すると“水”と化します。濡れ雑巾を充てた状態と同じですので、短絡や腐食が進行してしまうんですね〜〜。また、当時のVRやスイッチ類は密閉型ではないため、埃が内部に混入することで接触不良を起こします。剥き出しになっているロータリー・スイッチの接点部はカーボン附着も顕著でメッキが剥がれ全く導通しなくなります。バンド切替SWは軸上に8枚の回転摺板があり、それぞれ10個の接点があるため、スイッチ一個で合計80箇所の接点を石油溶剤で洗浄、接点復活剤を手塗りする作業となります。真空管式リグでは最も重要なメンテナンス項目でしょう。この作業でCAIG D-5の缶を一本まるまる使い切ることも多々あります。これらの作業に加え、基板の再半田処理、スロットの接触改善を実施しました。疑っていたトリマーについては、Tc3のみの交換で済みました。補正コンは打っていません。キャラコンの内、出力側の1.5Kv耐圧 1000pFは問題なかったのですが、中和バリコンにシリース接続される100pFは発振気味で、21MHz、28MHzだとキャリアを入れていないのにIcが盛大に流れてしまうポイントがありました。ムラタの高耐圧セラコンに交換し解消しています。球について6JS6C×2本、12BY7Aの合計3本を交換しました。そもそもドライビングパワーが少なめで、Mixerユニットの半田打ち直しを行ったところ、150%程度の改善を確認できました。これらを実施した結果、お預かりした時点に於いては14MHzで35Wしか出なかったものが、100Wキッチリ出るようになりました。


ぎゃ〜〜〜 →

コレ、ほんの一部です

3.5MHz

7MHz

14MHz

21MHz

28MHz

交換部品

【ご依頼内容】

  1. 出力不足
  2. モード切替及びバンド切替スイッチ接点の不良
  3. 内部悪いと思われる所交換及び調整

以上について、修理を承りました。

【工数】

上記の作業に工数3.5人日を要しました。(故障箇所診断、調達、修理調整、検収、報告書作成)

【交換部品・使用ケミカル剤など】

  • 6JS6C NEC製 未使用品
  • 12BY7A NEC製 未使用品
  • セラミックトリマー
  • 耐圧6KV セラミックコンデンサー
  • CAIG D-5
  • CAIG D100L
  • モール、綿棒、キムワイプなどを使用


 金曜から連休のため今週のブログはここまで。YouTubeには作業終了後の案件を随時アップしていますので、進捗はこちらでもご確認ください。12月は半年に一度の測定器校正を予定しております。そろそろ年内の修理受付を締め切りますので、ご相談はお早めに!!

 良い連休をお過ごし下さい。
