 常連のお客様からのオーダーです。周波数ズレ調整のご依頼を承っております。3KHz近くズレているとのことです。ラボで確認したところ、ズレている感じはしないのですが・・・。いやいやRITが効いていました。m(_ _)m 本機はFMでもバッチリRITが効くんですね。ハイ、確かにズレています。リファレンスはほぼ正常な周波数を示しているのですが、2nd Localが離調していますね。せっかくなのでIFトラッキングとBFO調整までやっておきました。

PLLユニット調整中

ドンピシャです

【ご依頼内容】

  1. 周波数ズレ

以上について作業を承りました。

【工数】

上記作業に1.5人日を要しました。(故障箇所診断・修理・調整・報告書作成を含む)

【交換部品など】

ナシ

軽微な作業につき動画は割愛します。


IC-821(その1)レストア完了!

 IC-821を二台お預かりしています。一台目は送受ともNGな100W機です。外装コンディションが良好で、照明LED化を含めたレストアをご希望です。

 送受不具合については、PLLのアンロックが原因でした。430MHz(規定435MHz)のロック電圧は4.0Vです。お預かりした個体は4.7Vとギリギリな値ですが、時間経過と共に0.2V程度上昇する可能性があります。起動1時間後に4.0V±0.1V以内に収まるように調整しました。145MHz側は規定値誤差範囲内でしたので問題ないと思います。施工後、8h間程度エージングし事象が再現しないことを確認しました。

 VFOのガタツキについて修理のご依頼を承りました。特に異常は感じませんがシャーシ固定部を増し締めしました。

 バックライトのLED化を承りました。麦球は4個とも正常点灯しますので少々勿体ない感じは否めませんが、永続的なコンディション維持をご所望と理解しております。フロントパネル裏の制御基板には、メーター側に二箇所、LCD側に二箇所、照明球を収める3mm径の穴が空いています。LEDの光軸は直線的なため、輝度の高いLEDを使わないとバックライトになりません。今回は5mm径の白色超高輝度LEDに換装することを想定し、PCBとメーターを加工しました。LCD側外側の一箇所については加工が困難なため、3mm径の白色超高輝度LEDに換装しています。こちらはサブ周波数表示側のため、さほど輝度を要しません。同時に減流用の抵抗を直列挿入し12Vラインのランドへ装着しています。

 TCXOの装着を承りました。同梱頂いたTCXOを標準実装している振動子を着脱の上、換装実施しました。装着後、リファレンス周波数を調整しています。

 その他、定期補修対象部品の点検・交換を実施しました。同時にフロントPの各スイッチ、VRの接点洗浄、アライメント項目の点検・調整を実施しました。この際、表面実装ケミコン一個を予防交換しております。

430MHz側のロック電圧が高め

ロック電圧を適正化

VFO軸の増し締め実施

電球取り付け穴を拡幅中

白色超高輝度LED(5mm径)を装着

こちらは3mm径のLEDを装着(抵抗入りタイプ)

リファレンス水晶をTCXOに換装

作業完了(正面)

LEDでも十分な輝度を確保

かなり明るい

【ご依頼内容】

  1. 電源投入時 TX/RX LEDが点滅 送受信不可能になる。
  2. メインダイヤルがたつき
  3. TCXO 取り付け(部品持込)
  4. バックライト交換(LED化)
  5. その他、総合点検

以上について作業を承りました。

【工数】

上記作業に 5.0人日を要しました。(故障箇所特定、調達、修理・改造加工、調整、検収、報告書作成など)

【交換部品・使用ケミカル剤など】

  • 白色超高輝度LED 5mm径タイプ ×3個
  • 白色超高輝度LED 3mm径タイプ ×1個 (抵抗内蔵型)
  • LED用減流抵抗 470Ω×3個
  • 小容量 表面実装アルミ電解コンデンサ ×1個
  • CAIG デオキシット D-5  中量
  • クレ 接点復活剤  少量


IC-821 (その2)送受不良修理

 こちらは10W機になります。こちらも送受不能とのことですが、当ラボでは事象が再現しませんでした。室温や電源事情によっても変わってくるのかと思いますが、この機種の持病の様な症状ですので、やはりPLLのアンロックが出たのではないかと疑っております。ロック電圧を調べたところ430MHz側で既定値から大きく外れ、3.4Vしか出ていません。少し低すぎますね。既定値に調整しておきました。再発する場合は、Tc交換、PLLユニット内のケミコン全数交換をお奨めします。どうもこのTcは劣化が早いような気がします。ご覧の通り送受も問題無くできます。

430MHz側のロック電圧(低め)

既定値誤差範囲内に調整

145MHz 送信テスト

435MHz 送信テスト

【ご依頼内容】

  1. 送受信不可能になる。

以上について修理を承りました。

【工数】

上記作業に1.5人日を要しました。(故障箇所特定、調整、検収、報告書作成など)

【交換部品など】

ナシ

軽微な作業につき動画は割愛します。


FT-100D 430MHz送信異常について

少々厄介なファイナル

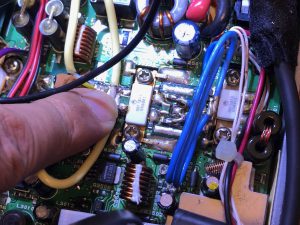

 “430MHzのみ最大出力で送信中にパワーダウンしてしまう”という事象について修理をご依頼頂きました。本機は全バンドとも送信IFを共有しています。HF(50MHzを含む)と144/430MHzは、別々の回路で増幅され、プリドライバ〜ファイナルに至る回路は個別に配置されています。今回不具合が起きている箇所はドライバ〜ファイナルであります。144MHz側は正常に送信されるため増幅素子自体は動作している状態ですが430MHzに限り発振気味です。増幅素子の劣化かコンデンサの不良を疑いますが、カップリングコン、パスコンを含全てが表面実装のチップ部品のため、着脱検査=交換となります。使用されているファイナルSRF7043は、内部に二個のトランジスタを内蔵しており、一個でプッシュプルを構成できる増幅素子です。以前も同様の事象に当たったことがあるのですが、この石は少々くせ者です。品薄の為、価格が高騰していることもありますが、工数も嵩む場所のため、個体価値を超える修理費用になる可能性が否めません。オーナー様とご相談のうえ、今回の修理は中断させて頂きました。


 本日のレポートはここまで・・。
