RJX-601 メンテナンスＰ＋α【2017/05/19】

　こんにちは。今日は術後最初の検診でした。今回は三田・赤羽橋の病院ではなく、地元の病院なのでクルマで５分。Ｔ尿病の方もこっちに切り替えたい気分。毎月血を抜いてるのにクスリの処方箋書くだけなんて　”イラネ〜〜やそんな病院！”　赤羽橋と自宅の往復も結構なストレスなんだよな〜。

　とりあえず、病院２個掛け持ち状態になりました。クスリも増えたので「お薬手帳」でキチンと管理しなければ・・・。　昨日、納品先から戻る途中で虹を見掛けました。東の空にクッキリしたグラデーションのアーチが。雷をともなうゲリラ豪雨が過ぎ去った直後の出来事です。

RJX-601の修理について

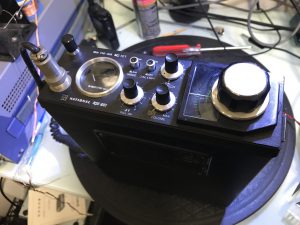

　久し振りに601が入って来ました。しかも栄光の「初期ロッド！！」。何が違うかというと、中身について「VFOの軸が太くバックラッシュが少ないこと」「FMがどっか〜んワイド」ってところでしょうか。最初の500台目まではマイクが四角いタイプで、その後はいわゆる”棺桶マイク”と呼ばれるタイプに変わりました。NATIONAL / Nationalのロゴ違いで見分けることが出来ます。そんな訳で初期ロッドについてはコレクターの間では高値でやりとりされているようです。小生も初期ロッド２台を所有していましたが、一昨年オークション出品しました。メンテナンスパックでお預かりした個体ですが、所見は以下の通りです。

１）VFOダイヤルが200Hz以上ズレている
２）送信出力が不足（Hiで1w程度）
３）FM狭帯域化未施工
４）受信感度低下
５）AM変調が歪む
６）受信音が歪む

　以上の通りです。１）〜４）についてはメンテナンスパックの適用範囲ですが、５）６）については、AF AMP 兼 AM 変調器を兼ねる2SC1226A（P-P）が片方が逝かれていると思われ、別途修理が必要な箇所です。（交換時は２個とも）

時間〜、かかれ！	50.000MHz SSG注入中 200Hzズレてる
出力調整・・側波が目立つ	30dB強・・・これはヤバイ
IFトラッキングで修正　お〜〜抑えられた「	FM ナロー化施工前 30%変調
FMナロー化完了	ここまでの交換部品
