AS-76 復活です！

　重厚な名機が完全に復活しました。以下の通りです。

【ご依頼内容】

１）デジタル周波数表示が機能しない
２）デジタル周波数表示ズレ
３）AFリップル混入（ハム音）　
４）電球切れ

以上について修理を承りました。

【症状・処置】

上記１）について、症状を確認しました。原因等は以下の通りです。

（１）表示不安定の件
　周波数表示ユニット、周波数カウンター・マルチプレクサユニットの電解コンデンサー容量異常を確認しました。
　また、周波数表示ユニットの基板スルーホールの導通不良を確認しました。コンデンサーは要交換です。
（２）VFO操作に表示追従しない件
　５V定電圧回路が10V程度掛かっており、周波数表示ユニットのIC1が異常発振していました。

　上記２）について、１）を修復後に症状を確認しました。原因等は以下の通りです。経年劣化により、1stOSC、2ndOSCの局発周波数にズレが生じています。

　上記３）について、症状を確認しましたが、ご指摘の様な顕著なノイズ混入は観測できませんでした。使用環境等により症状の発生具合が変化する可能性がございます。

　上記４）について、症状を確認しました。正面左側の電球（ソケット）部の接触不良です。１）２）４）について作業を実施しました。施工後、Sメーター校正、IF,RFのトラッキングを実施しました。-140dBm（測定限界）で受信復調を確認しています。



【工数】

　上記故障・調整箇所判定、部品交換、調整に３人日を要しました。

【交換部品・使用ケミカル】

• 電解コンデンサー×５個
• 基板洗浄剤（サンハヤト）
• 接点洗浄・復活剤（CAIG デオキシット原液50ml）

【作業メモ】

　以上の通り、AFハム音に関しましては、弊社内で顕著な状況を再現できませんでしたので未着手です。「暫く使用していなかった」とのことでしたので、エージングすることで症状が緩和した可能性がございます。電球は使用可能状態ですので、交換しておりませんが、輸送中に緩む場合がございます。そのような場合は、太めの輪ゴムで引っ掛け締め付けを行ってください。また、本個体に搭載されている周波数表示ユニットの回路は、お預かりした資料とは異なっておりました。リビジョン時期の違いによるものと思われます。鉛筆書きで記してお返し申し上げます。

　これにてご出場であります。

FT-680 作業かかれ！！

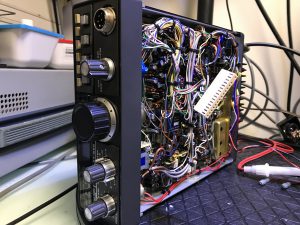

　6mのコンパクト機です。送受ともにアウトです。エンコーダーに周波数表示は反応していますので、「VCOのロック電圧が外れ」を疑いました。案の定1stVCOの電圧が１V以上離れており、送受不良はこれが原因です。PLL調整で局発は動作するようになりますが、PAユニットのファイナル・トランジスタが故障しています。RX時にベース側に電位を確認しました。本来、TX時のみバイアスが掛かるところです。恐らく、コレクタからの越流でしょう・・・。要交換です。詳細は以下の通りです。



【症状・処置】 　

上記１）について、症状を確認しました。原因等は以下の通りです。 　

（１）受信不良 　　　　

　PLLの1stVCOロック電圧が異常値を示しています。規定値への調整を要します。 　

（２）IFトラッキング 乖離 段間結合トランス、Sメーター指示にズレを認めます。

（３）送信不良

　(1)同様、PLLの動作不良により局発周波数が生成されていません。 　

（４）出力異常 ファイナルトランジスタが故障しています。バイアス電圧が規定値の３倍掛かっており、分圧抵抗器の焼損を疑います。

　以上の通りです。既に隣のラインで作業に掛かっています。
