FT-101E ご入場中 【2016/08/24】

　おはようございます。昨日はJARD25周年ペディ隊が晴海を出て行きましが、台風通過後で海が時化ています。この後も台風10号が近づいており心配です。Hamlifeさんに出発式の様子が掲載されていました。知った顔ぶれが目立ちますなぁ。小笠原到着後に各バンドでQRV予定です。

　因みに先日25周年記念イベントで上映された『JARD25年の歩み』がYoutubeにアップされました。実はこの映像をプロデュースさせて頂きました。宜しければごらんください。小生も出てます。ｗ　パーティーに出演された松田百香さんから「チャッカリ出てるし！！」と指摘を受けました。（笑）ディレクターの三村さん（7K1UGA）の後ろ姿も・・・。

　会場で上映されたバージョンでは、冒頭に懐かしい映画のワンシーンが入っていましたが、こちらは権利処理の関係でネット版では割愛しています。

本業に勤しんでおります！！

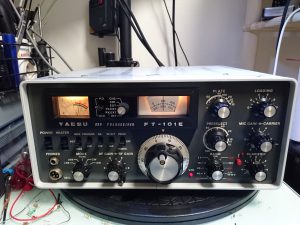

　ダイワのリニアがクレジットされていましたが、こちらは異常ナシです。無着手のママ返却させて頂きます。さて、２月ぶりに101が入ってきました。お馴染みのEタイプです。こちらはPTTが動作しないとの事でお預かりしました。再塗装でしょうか、レストアされています。内部も大変キレイです。一緒にお送り頂いたマイクを繋いでPTTを押したところ全く無反応、無線機側でPTTを操作したところ送信しました。この状態マイクに向かって叫んでみましたが全く変調されません。先ずは一通り診て行きます。

　メーター切替スイッチのガリが目立ちます。恐らく、他のスイッチやVRも同様でしょう。送信時に気になったのですが、ALCが上がりません。ALCは反応していますからメーターの校正ズレでしょう。プリセットの位置が送受で揃っていません。受信は無視して最大出力へ調整すれば100W出るので、球ボケは無さそうです。受信感度も少々低いようでが、この程度なら調整で何とかなりそう・・・。

まずはPTTから

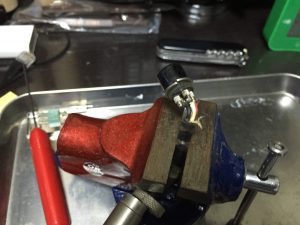

　お預かりしたマイクをBVX所有の101Eに繋いでみました。すると案の定PTTが反応しません。変調も同様です。マイクを分解して調べたところ、ピンアサインがアイコム４P仕様に変更されていました。流石にこれでは動きません。ピンアサインをヤエス４Pに戻してテストしたところ、見事に送信、変調も乗りました。譲られた方は、改造済であることを伝えないと！！　これでは動く物も動きませんね〜〜。大事に至らずよかったですが・・・。



ALCのアライメント

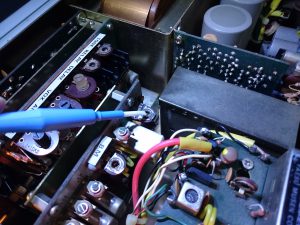

　MODユニットにある半固定VR２を回して、PTTオン時（無変調）にALCが振り切る様に調整しました。101シリーズはALCメーターが逆に動きます。即ち、変調時にマイナス方向に針が振れるのが特徴です。

　埃などはキレイに除去されていますが、部品そのものの劣化は進行しているようです。このVRも錆び付いていました。接点復活剤を塗布し、暫くおいてから調整を実施しました。





スイッチ、VR類の接点復活処理

　MODの半固定VR同様、他の劣化も進行しています。全ての稼働接点に接点復活処理を施しました。メーター切替が正常に動作する様になり、ガリが目立ったマーカーの切替もスムースになっています。

送受系アライメント作業は本日実施

　プリセットが送受でずれている件は、μ同調回路の離調が原因です。ギロチンのアライメントが必要です。こちらは本日実施します。受信感度も改善されると思われます。
