TS-830S ご入場　【2016/05/19】

　おはようございます。「早起きは三文の得」ということで、AM５時からブログ執筆です。単に早く寝てしまっただけですが・・・。昨日は凄いニュースが飛び込んできましたので、まずはそのネタに触れておきましょう。

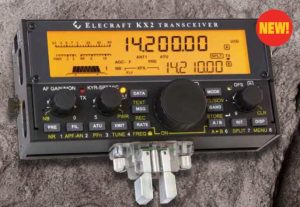

Elecraft kx2 発表！！

　JA8CCL 木下OMが興奮気味で電話をくれました。昨日早朝にKX2リリースのニュースが飛び込んできたとのことです。開発段階にあることは以前からご存知であったそうですが、想定よりも前倒しでリリースとなったようですね。“向こうでもIC-7300を相当意識している？”・・。KX3をハガキサイズに凝縮した筐体、中身はKX3から1.8MHzと50MHz以上の機能を排除したダウンコンバージョン機とのことです。コンポーネント類もKX3と共通仕様で、KX3用にリリースされた100Wリニアも使用可能とのこと。何故か（笑）マイク内蔵でBNC端子にホイップを直付けすれば、現存唯一無二のHFハンディー機になるとのことです。内蔵ATUと組み合わせれば鬼に金棒。スペックは以下の通りです。詳しくはCCLさんのブログでご確認ください。



—– 仕様概略 —–

寸法　：147×71×38ｍｍ
重量：368g　（オプション、電池を除く）
バンド　：3.5MHzから28MHのハムバンド（JA向けは5MHzを除く）
　　　　　1.8MHzは受信可
モード：SSB/CW/DATA　（CW/DATAはデコーダ内蔵）
出力：最大10W
受信消費電流：135mA
電池：2.6Ahリチュームイオン電池内蔵可（オプション）
電池残量表示：Ah（アンペア・アワーで電池残量を表示）
操作部：　4つまみ、12個のボタン
マイク、スピーカー：本体に内蔵
チューナ：KXAT2ワイドレンジ内蔵チューナオプション
専用パドル：　KXPD2
また、KX2には内蔵スピーカの他にマイクも内蔵しているためにハンディーのトランシーバのような運用が可能となっています。

【製品の価格とオプションの詳細】

トランシーバ本体　　　　KX2　　　　＄749
オプション
マイク　　　　　　　　　MH3　　　＄59.95
専用パドル　　　　　　　KXPD2　　$109.95
小型キャリングケース　　CS40　　　＄29.95
中型キャリングケース　　CS60 　　＄39.95
内蔵時計とI/O　　　　　KXIO2　　＄69.95
KXIO2は内蔵の時計とアンテナ切り替えなどに利用できる2回路の汎用出力を持ったオプションです。
オートチューナ　　　　KXAT2　　　$179.95
KXAT2はワイドレンジのSWRに対応するオートチューナでKX2に内蔵します。
ポータブル用の小型HFアンテナのSWR特性は狭いのがふつうなので、内蔵チューナ
は必須のアイテムです。
100Wアンプケーブル　　KX2ACBL　＄9.95
KX2は100WアンプのKXPA100が使用できます。　KX2ACBLは接続のためのケーブルです。
内蔵電池　　　　　　　　KXBT2　　＄59.95
KX2に内蔵するリチュームイオン電池で重量は184g　
通常の運用で8時間を想定しています。
外部電源も同時使用でき、電圧が高い方を自動選択します。　太陽電池パネルの併用などに便利です。
専用チャージャー　　　　KXBC2　　＄6.95　

—- 以上、JA8CCL 局のブログより許可を得て転載 —-

　一つ気になるのは、IQ端子の有無です。KX3はコレが付いていてSDR化できます。

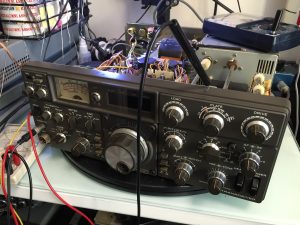

TS-830S ラインに登場！！

　調達の都合で順番が前後してしまい申し訳ありません。名機”TS-830S”の登場です。未だに根強い人気を誇る本機です。受信不良とのことでお預かりしました。AGCラインに電位がありません。規定ではRFゲイン最大時に+2.9V掛かっているはずですが、0.1V程度でした。この状態ですと、SメーターはRFゲインを絞った状態になる為、針が上がったままです。AGC Sメーター調整VR（VR2,VR3）を回すと、メーターが下がって受信ノイズが聞こえ始めます。即ちAGC-OFF状態です。2.9Vは抵抗を介してRFゲインVRと繋がっており、RFゲインVRが上流です。こちらには電位が掛かっていることを確認しました。抵抗の先にあるQ1、Q4、Q8、Q10、Q11のVCCに繋がるAGCラインの何処かが短絡していると診ています。トランジスタとFET交換、基板の再ハンダ処理になりますが、FETの入手に少々お時間を頂くことになりそうです。（第二ライン）

FT-901DM 作業終了

　第一ラインにて作業中のFT-901DMの作業が終了しました。結局、ヒーターON時の受信感度低下は再現せず、こちらはオーナー様に再確認をお願いしたく思います。M LEDについては以下の動画でご説明します。Poメーターはダイオード１個の交換で正常動作するようになりました。周波数表示も正常です。これにてご出場！！
