IC-736 PLL異常　【2016/02/04】

　おはようございます。清原は残念でなりません。小生かつては「G党」でありました。清原が居る巨人が好きでした。KKコンビを観る度に胸が熱くなったものです。清原が退団した巨人は何処かつまらなくなり、それ以降はドームへも行ってません。清原・・・寂しさからかな〜〜〜〜〜〜。 どんなに無様でも戻ってきて欲しい・・・。

　そんなわけで、今朝も「アサイチ」を観ながらのブログ執筆であります。マヨネーズ論に関しては、柳澤さんに一票！！　「なんのこっちゃ・・・ｗ」

IC-736 残念ながら・・・

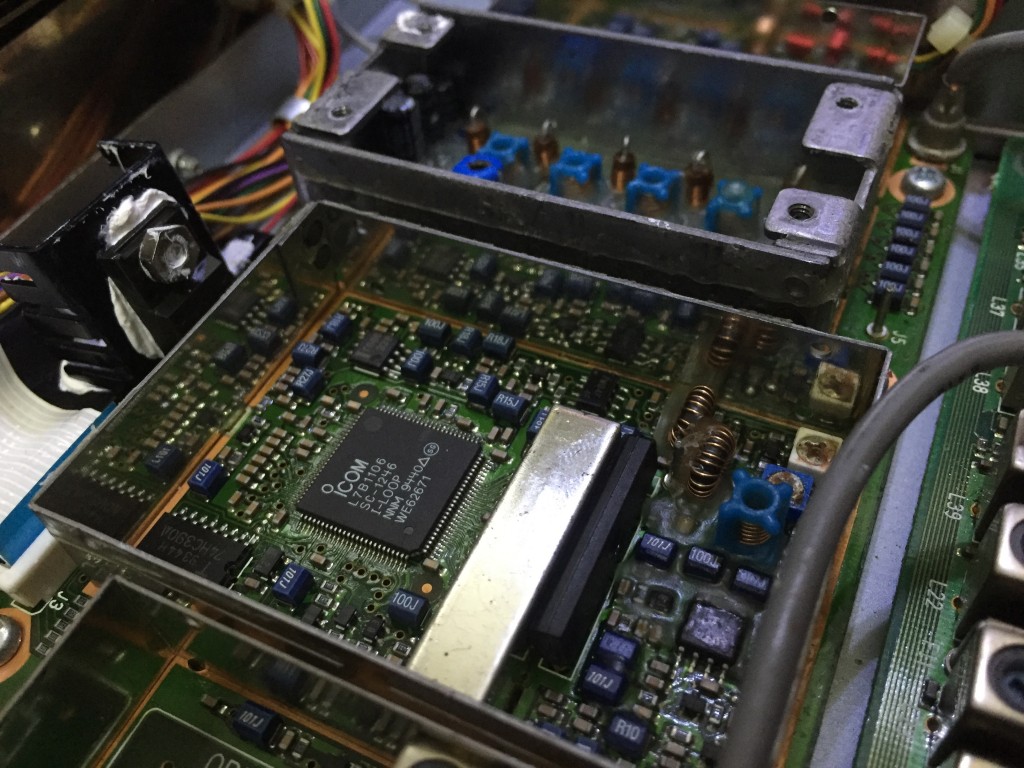

　こちら、以前修理させて頂いた個体です。以前は、PLL（LPL）のトリマー交換（写真上の青い部品）、レギュレーター発熱対策で復活した個体です。今回もPLL周りですが、ロック電圧が０Vです。回路図のJ4タップポイントで1Vを計測できるはずですが、全く出てきません。手前のTC5081AP（Phase Detector）が出力していませんね〜〜。VCOの中枢であり、ここが動作しなければ全バンドとも送受不能です。VFOダイヤルを回すと数字は表示されますが、実は数字が空回りしているだけで、基準周波数でロックされています。TCXOやダブラーは動作しているようです。TC5081APの手前はDDSですが、こちらは機械実装のLSI（IC201）なので手作業での交換は不可能です。PLLユニット毎交換するしか手がありませんが、メーカーにも海外ディーラーにも在庫無しです。ジャンク個体でも見つかれば良いのですが、IC-736の中古流通数自体が少ないため、出口が全く見えません。何とかしたいのですが・・・。
