RJX-601 超級初期ロッド入場中　その２

　まず最初に気になったのは、電源投入時にＯＮにならないケースがあること。ＳＷの接触不良を疑いましたが、どうやら電源の1000µFがヤバそう・・。その他にもハンダ浮きの箇所があるのか、基板に触れると突然音が聞こえなくなる症状を確認しました。

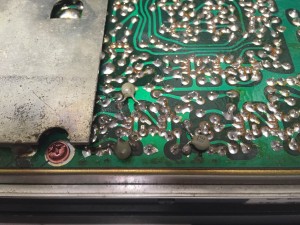

　更にハンダ面を見ると、以降のモデルにはみられない「補正コンデンサー」が幾つか取り付けられているのが分かりました。ハンダ劣化が激しいことも確認。RF系はＬの調整だけで改善できる可能性があるので、取り敢えず送信・受信のトラッキングを行ったところ、些細な調整だけで送信出力が規定値近くまで回復しました。受信は2nd IFが大きく離調しており455KHzからズレていたのを戻しましたが、コアの回転量が大きく、並列Ｃの容量が抜けていると診ました。この結果、受信音の高域特性が改善されましたが、ＡＦの素子劣化のせいか、ヒスノイズが目立ちます。そこで、以下の様なリニューアル・メニューを検討中です。



【RF】

• OSC段 LC並列共振回路 の18pFをムラタ積層セラミック・コンデンサーに交換
• 基板裏の補正Ｃを取り外し、基板表のＣを規定値のものに交換
• ドライバ･ファイナル付近のＣを全交換（C98-C125）
• IFトランス T8をドナー個体から移植・交換
• ロッド・アンテナ　インピーダンス整合用のC164 56pFを復活取付

【AF】

• AF段　TR12、TR13、TR14、TR15を2SC1815Y、または2SC1815GRに交換
• R80の定数変更（ＦＭナロー）
• カップリングＣ全交換　MUSE FG 1µFに統一

【電源】

• 1000μF交換

とりあえず、ここまでやって様子を観ることにします。
