RRS-101 試作２号機完成！

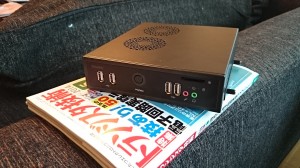

　リグ・リモート・システム（RRS-101）試作２号機が完成しました。現在のところ、ヤエス系・エレクラフト系に対応。順次、ケンウッド、アイコムにも対応させます。プログラマーのJH1RKE 福原さんと共同で開発を進めていますが、この度JG1BVX常設のElecraft KX3で試験運用を開始。　シャック内のLANに接続、MacBook Proから遠隔操作を行ったところ、全ての機能が正常に動作していることを確認しました。アイコムBA-1などと異なり、端末側では制御ソフトのインストールを必要としません。また、リモートシャック側は写真の様なSTB（セットトップボックス）をリグに直接繋ぎます。KX3の場合、リグに付属する３本のケーブルをSTBに繋ぐだけ。STBはIPアドレスの設定だけ。後はルーターのNAT（ポートマッピング）に４つのポートを割り振るだけでOK。ダイナミックDNSを契約できるネットワーク環境なら専用線を引く必要もありません。

　RRS-101はLinux （Ubuntu）ベースでWindowsと異なり極めて安定しています。Team Viewerや Skype などは一切必要ありません。RRS-101にはVoIPはSpeex 16KHz,8KHz 及びPCMU 8KHzを搭載。HiFI SSB/AM、FM運用で極めて高音質な音声転送が可能です。Skypeなどの電話用VoIPと異なり、エコーキャンセラをOFFにしているので「コモリ」も起きません。Internet Explorerを始めとする殆どのWebブラウザーで使用可能。AndroidやiOS（Fox Browser Proなど Flash搭載ブラウザに限定）でも接続を確認しました。RemoterigのRRC系製品のスペックに近い動きですが、何と言っても端末側はPCとネット環境さえあれば何でもOKというところが凄いです。

　当局のKX3はベアフット１０w機なので本格的なQSOには至っていませんが、近日中に8J1ITU（霞ヶ浦）シャックのキロワット送信機（Elecraft K3ベース）に設置予定です。
昨夜は、MacBookPro （Google Chrome）〜4G インターネット 〜【ルーター】 〜LAN 〜RRS-101〜KX3経由で、3.5MHzで初交信。３０分ほどリモート運用を試しました。実用上は問題なさそうです。

操作を動画に収めてみました。

　画面左下のカラーチャートは、Webカメラの画面。リモートシャック側にWebカメラを設置（RRS-101にUSB接続するだけ）すると、ココに映像が現れます。リグやシャックの監視用ですね。

　JG1BVXのテスト環境は以下のとおりです。

• 無線機： Elecraft KX3 — 10w
• アンテナ: LW 8m + ATU (CG-3000）
• リモート：RRS-101
• ルーター：Logitec LAN-WH450
• 回線速度：1Gbit（iTSCOM）
• LAN内速度：1Gbit
• 端末PC：Apple  MacBook Pro 15″  OSX 10.9.2
• 端末回線：Softbank 4G

• CWエンコード・デコード機能を搭載しました。（K3, KX3専用）
• ８月のハムフェアで発表します。



• Aperture: ƒ/2
• Camera: SOL23
• Focal length: 4.9mm
• ISO: 400
• Shutter speed: 1/16s
