FT-301D ご入場!

 FT-301Sが出たばかりですが、今度はデジタルユニット・ブースター・ユニット・AMユニット搭載のFT-301Dが上がって来ました。電源が入らなかったのですが、こちらはリレーのぐらつきが原因。古い無線機の場合、少しの衝撃で接触不良がおきてしまいますね。原因判明まで半日費やしてしましまた。汗 この先が本題です。

40dBµV突っこんでも・・・

局発Tc擦円板が滑っている・・・

接点をケイグ剤で洗浄中

トリマー交換するためには穴開け必須

ポリトリマーへ交換完了

今度はLPFか・・・汗

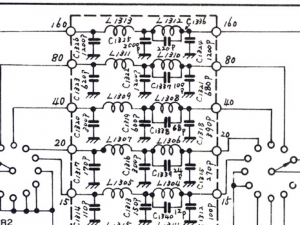

C1319は 300pF×2個 になっていた

 「7MHzの調子が悪く、調整していたら完全に使用不可になってしまった」とのことです。他の周波数は正常です。7MHzも送信は完全にアウトですが、感度は低いものの受信は辛うじて出来ています。局発付近を疑いPRE MIXのTAPバーにオシロを充ててみると出力が異常に低いことが判りました。7MHzのトリマーが緩んでいます。目視すると上部と回転掏板が剥離しトリマーとして機能していません。どうやらココを壊してしまわれたようですね。FT-101なども同様ですが、このサイズのトリマーは入手困難かつ、交換には手間が掛かります。隣のバンドのトリマーと穴を共用しているため、着脱時に隣のトリマーも破損させてしまうリスクをともなうため、全バンド同時交換を前提としますが、この作業をまともにやると、トリマー交換だけで丸一日を要します。ラボにある50pFのポリ・トリマーで代替することにしました。7MHzのトリマーだけを何とか取りだすことに成功、二つ足のポリ・トリマーを装着するためには、穴開け必須です。ピンバイスで基板に穴を空け写真の様に処理しました。装着後正常なサイン波を確認、出力も多のバンドと同レベルです。受信感度上がりましたが、相変わらず出力しません。恐らくオーナー様はココで苦労されたのでしょう。IF〜PRE MIX〜RFと信号は出ています。ここまではバンドに関係なく信号は上がって来ます。10Wアンプ・ブースターともに入出力回路はトランスによるインピーダンス変換ですから、7MHzだけ出ないというのはおかしな話です。LPF切替のロータリーSW接触不良を疑い、ケイグ剤で洗浄しましたが、全く効果はありませんでした。これはLPF自体の故障の可能性大です。ブースターを着脱しリアパネルを撤去、LPFにアクセスしました。7MHzLPFの入出力を切り離し、in/outの導通を確認しました。信号線側はLのみですのでココは難なく導通しました。次に信号線とGNDの絶縁抵抗のチェックです。DC的には無限大のはずですが、完全にショートしています。フィルター回路には4個(回路図上は3個)のマイカ・コンデンサーがGNDとの間に装着されています。2個のコイルを撤去して前後の絶縁状態をチェックしたところ、2個のコイルに挟まれるC1319(600pF)の短絡を確認しました。100Wの出力に耐えられるように300pF×2パラとしているのでしょうか? それとも部品調達の都合?? ・・・不明です。パラ装着されていたウチの一つが見事にショートしていました。マイカの300pFは手持ちが無いため、取りあえず手持ちの積層セラミックでテストしてみます。積層セラミックの場合330pFが近似値です。300pF+330pF=630pFとなりますが、通過周波数上限が多少下側にシフトしてしまいます。「7MHzでAM運用・・」をと伺っているので、7.195MHzで使えないと意味がありませんね。ちょっと気になってのは、RFユニットの出力波形です。特に7MHz、21MHzはヒゲ(スプリアス)が多めで、最大出力を得ようとすると汚い電波をまき散らしてしまします。ケミコン劣化も著しいため、このままハイパワーで運用することは厳しそう・・・。本機はバンド毎にパワー・ゲインを設定できるのですが、最大出力の7割程度に抑える設定調整しました。(60W〜70W程度) 調整に少々時間が掛かるため、まだC/Oとは行きませんが出口は見えてきました。

LPF着脱開始 7MHzラインはと・・

マイカコンがショートしていた LPF戻し中

ココまでの交換部品

7195KHzにて70W(CWキーダウン)

AM送信はOK

 オーナー様から「AMが出ない」とのことでした。受信は・・・・これからチェックします。
