JST-135 VFOダイヤル機能せず

IC12が全く動かず

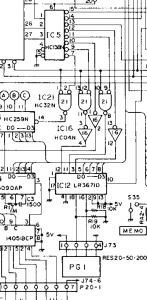

 こちらは「エンコーダー故障?」とのことでお預かりした個体です。ご連絡頂いた内容からPLLアンロックなども疑いました。確認してみるとキーボード操作で周波数を制御可能でした。SSGから適当に信号をいれると受信することも確認しました。即ちPLLは生きています。エンコーダーの不具合は “周波数飛び” など、少しずつ症状が出始めるので、突然全く動作しなくなるというのは解せません。フロントパネルをバラして、エンコーダーから出ているパルス・トレーンにオシロを充てたところ、エンコーダーのノブの回転と共にパルスが出現しました。パルスジェネレーターは正常です。ブロック図をみると、IC12(LR3671D)を介してIC1に入力されます。キーボードはIC1に直接入っており、エンコーダー以外のボタン制御は正常に動作します。IC12の出力が確認出来ません。このLR3671DはJRCの業務機に使用されているメーカー特注品です。一応、アフター・マーケット用の別品番が存在しますが、何れも流通在庫を確認できません。残念ながら全くお手上げ状態です。JRC製無線機はこのICが壊れてしまうと、もうどうにもなりません。(>_<)

エンコーダーのパルスは正常

エンコーダーのパルス

 キーボード操作には反応しますので、マイクのアップダウン・キーやPC(CAT)経由であれば使えると思います。誠に不本意なお返事となりましたこと、ご理解頂きたく存じます。貴重な“日本無線”謹製 JST-135 ですので、ジャンク機などが出てくることを祈るばかりです。
