HL-130Usx 作業続行中

ベースに常時10V近く掛かっている!!

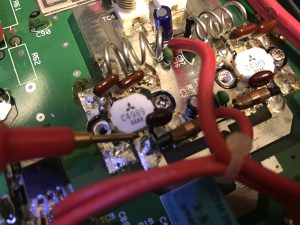

 オーナー様より御見積の承認を頂戴したので部品の調達に入っています。要のダイオード、ドライバ・トランジスタは数日内に入荷予定です。ファイナルについてはプッシュプルのバランスが崩れているので、交換が必要か否かについて調査したました。ファイナル装着状態でベース側の波形レベルが左右でかなり差があります。振幅が少ない方(電圧が少ない方)はコレクタ出力が大きく、ベース側振幅が大きい方の石は出力が少ない状況です。しかもDCで底上げされているような波形。「これはもしや・・」 ファイナルのバイアス電圧を測定したところ、スタンバイ時に10V近く掛かっています。ドライバのベースにはTX時のみ0.7V掛かっていることから、右側のコレクタが崩壊しているものとみて間違いなさそう・・・。即ちVCCがベースに漏れ出ているということです。代替のファイナルはお預かりしていますので、こちらは交換します。

ファイナル左側のベース波形(正常)

右側のベース波形・・DC底上げ??
