TS-780 極めて重篤

う・・・・

う・・・・

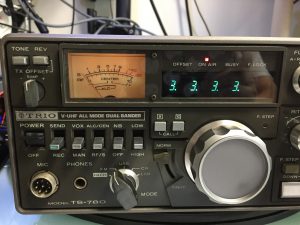

 美しい外観を維持する個体が入ってきました。「送受不可」とのことで、経年的に疑ったのはPLLでした。電源投入後に周波数を表示せず、勝手に送信状態(正常周波数ではない)になったり、明らかにロジック回路が暴走しています。一体何が起きているのか・・・。中を空けてみると外観に反して、かなり草臥れている様子が覗えました。目視にて数カ所のケミコン破裂を確認、全て電源ライン上にあり、PLLやロジック回路に供給される低圧DCが2V〜4Vを行ったり来たり・・・。ロジック回路の動作不良は納得できます。PLLも正常動作しませんのでロックしません。同一容量のケミコンを3個ほどサンプリングしたところ、何れも容量異常を確認。経験から、同一メーカー・同ロットで製産されたケミコンは寿命も一緒と考えます。故障原因は明確なのですが、全ユニットのケミコンを交換すべきとと考えます。ユニットを分離して低圧ラインのGND抵抗を測定したところ、コンデンサ故障と思われるリークが広範に渡っていることが判りました。また、一部に基板剥離、錆、電解溶液による劣化などを確認しています。この状態ですと、まずケミコン全交換が前提となり、基板も修復しないことには先が見えません。即ち修理するにも幾つかの段階を経る必要があります。内容的にはフル・レストアとなるため、工数は1週間を超える可能性が否めません。その旨をオーナー様にご連絡しご判断を仰いだところ、作業中止にご指示を頂きました。キレイな外観なだけに残念であります。

基板劣化・・・

基板劣化・・・

2016-10-21-12-39-21

ドライバ横のケミコン液漏れ

2016-10-21-12-35-48

錆が酷い・・・

フラットケーブル断裂

フラットケーブル断裂

FT-102S 総合調整+真空管交換

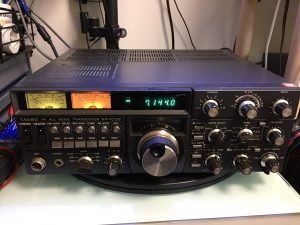

FT-102S ご入場

FT-102S ご入場

 久し振りに102を拝んでおります。小生が手元に置きたい無線機10台に入る名機であります〜〜。こちら10W機にななりますが、経年劣化も少ない良好な個体です。総合調整と持ち込み「球替え」をご希望です。テクニカル・サプリメントに従ってアライメントを実施しました。







 まずはリファレンス周波数の調整から。少々離れていますね〜。6.000MHzに合わせます。続いてSSBのキャリア周波数調整です。ここもキッチリ適正値に合わせておきましょう。AMキャリアも同様です。

 送信キャリアポイントの調整です。ここは2段階の調整が必要で、TP4007、TP4006の周波数がUSBで10.5466MHz/19.2166MHz、LSBで10.5434MHz/19.2134MHzに、それぞれ追い込みます。続いて、1KHzと300Hzを突っ込んでキャリアバランスを調整します。1KHz — 6WとなうようAF入力をセットし、その状態で300Hz–1.5W程度となるよう、USB/LSBをそれぞれ調整します。最後に下の表の各ポイントの出力を調整します。

2016-10-21-16-40-29

LSB ズレ

2016-10-21-16-41-10

修正

2016-10-21-16-41-42

USB ズレ

2016-10-21-16-41-45

修正

 PLLのロック電圧を調整します。ココがズレるとアンロックになります。本個体はギリギリの状態でした。3rd.ローカル、2nd.ローカルを調整してPLLを仕上げます。21MHz以上は誤差範囲内でした。

%e3%82%b9%e3%82%af%e3%83%aa%e3%83%bc%e3%83%b3%e3%82%b7%e3%83%a7%e3%83%83%e3%83%88-2016-10-24-09-53-03

2.0MHz ズレ

2.0MHz ズレ

修正

修正

7.5MHz ズレ

7.5MHz ズレ

修正

修正

14.5MHz ズレ

14.5MHz ズレ

修正

修正

18MHz ズレ

18MHz ズレ

修正

修正

 CLAR回路を調整した後は、トラップフィルタ(1.875MHz)を調整しますが。ココは問題ありませんでした。

 RFユニット内の調整に移行です。最初はBPFです。本機にはRF出力が取り出せる”RF OUT”端子が備わっているので、そこへオシロを繋いで出力を見ます。J1001にSSGを接続してスイープさせます。ここも特に問題はありませんでした。続いてプリセレクタの設定ですが。こちらも問題ありません。

 1st.ミキサー調整です。14.250MHzを受信し、T0129、T1030を最大で最大感度に調整しました。IFトラップは問題ナシ。

 IFユニットの調整です。他の無線機同様、調整箇所が多いため小さなズレが、大きなズレになるため経年で最も変化するのが受信感度です。「古くなったから感度が落ちた!」は、これが原因なんです。本機も10箇所のコイル・トランスを調整します。多分10dB程度は感度改善していると思います。NB、ノッチ、Sメーターを調整しました。送信IF出力は1KHz/10mVをマイク入力に突っ込み、出力最大になる様に調整します。同時にPROC回路も調整します。ALCは調整の必要はありません。(送信系は真空管交換後に再チェックします)FM/AMは聴感チェックに留め、送受ともに問題ないと判断しました。スケルチも問題ありません。

真空管交換

 オーナー様より持ち込み交換のご依頼を頂戴しておりますので、最後に実施しました。交換前、全域で11W〜13W程度でていました。交換後は2W程度改善していることを確認しています。恐らく球ボケというレベルではなく、まだまだ十分使える状態だと思いますので、古い球(6146B、12BY7A)は養生の上ご返却致します。交換後に中和調整も実施しています。

交換する真空管(ゲッターの変色はみられない)

交換する真空管(ゲッターの変色はみられない)

新品の緑球 6146B

新品の緑球 6146B

 それにしても「Philips製の新品緑球」は美しいですなぁ!

IC-756pro 受信回路修理完了!

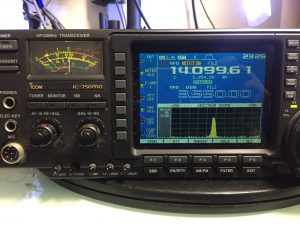

受信機能復活!!

受信機能復活!!

 ダイオードが日曜日に届きました。第一ラインにFT-1012Sが乗っているので、隣のラインで作業です。チップ・ダイオードを実装してSWオン・・・。写真の通り、ANT1に繋いだSSGの信号を元気よく受信中であります。この後、細部をチェックします。







今後の修理予定について

 只今、9月20日〜30日に着荷分を処理中であります。IC-756Proは今日・明日にはC/O出来ると思います。明日以降はラボ外の業務が続くため修理作業が少々停滞します。m(_ _)m

  1. IC-756 受信異常
  2. RJX-601 送受故障
  3. FT-757SX 電源入らず? その他
  4. FT-1000MP Mk V 電源故障??
  5. その他の無線機
