IC-756Pro 故障箇所特定!

IC-756pro 見参!!

IC-756pro 見参!!

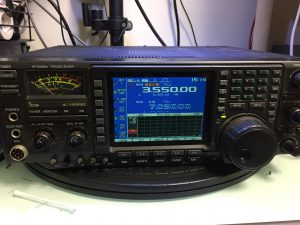

 というわけで半ば意地で続けている作業であります。(トホホ)本機も現役個体が多数活躍中の無線機であります。アイコムさんも最近まで修理対応されていました。従って、当ラボ入場数は極僅かであります。お預かりしている個体は「受信感度が激減」とのことです。2個のANT端子、2個のVFOをそれぞれ切替てSSGから信号を入れ、受信感度が規定のレベルに達しないことを確認しました。-50dBm入れてもSは全く振らず、微かに信号を聴き取れるレベルでした。若干の感度差はあるものの全バンドでほぼ同様です。RFユニット〜CTRLユニットのジャンパを開放し、直接SSGを突っ込んだところ元気よく受信することが判りました。故障箇所はCTRLユニット内で確定です。

チップトランジスタ、チップダイオード焼損を確認!!

2016-10-18-02-35-45 CTRLユニットにアクセスすべく、上蓋内側のシールドを撤去します。図の通り、2系統のANT端子から入った信号は切替リレーを介し送受リレーに送られます。合計4個のリレーを通過した後にRFユニットへ送られる構造ですが、リレーとLPF以外に直接的な障害物になり得る部品が見当たりません。ANT切替機は正常に動作しており、何れにSSGを繋いでも結果は一緒ですので、RL3よりも先ということになります。リレーを取り外してみるかと思いきや、基板表面にごく僅かな異常を確認しました。送受リレー横の表面実装パーツの一部が変色している様です。双眼ルーペを装着し(老眼’sには目視不可ww)ターゲットを補則! ナント焼け焦げていました。ユニットのパターン図からトランジスタとダイオードであることが判明しました。まずは調達可否についてサプライヤーに確認します。

2016-10-18-01-55-32

まずはRFユニットを確認 CTRLジャンパに直接信号入れたら正常受信

2016-10-18-02-57-18

シールドを撤去してCTRLユニットへ

2016-10-18-02-56-52

リレーの左側に注目・・

2016-10-18-02-48-40

変色しているように見えるが・・・

2016-10-18-02-51-27

焼損はQ25、D21・・・


2016-10-18-02-52-29

パターン図で確認

 サプライヤーから即答・・・2Sc4213は在庫アリ、MA77は在庫ナシ!!とのことでした。さ〜て、自力検索開始であります。MA77(MA2Z077)はバンドスイッチングダイオードと言いまして、ショットキダイオードに似たものであります。既にディスコンでしてパナさんのディーラーにも在庫は無いようです。チップ部品なので外見寸法も勿論ですが、特性の近い物を探したところロームの1SS356がヒットしました。外径はドンピシャ、Cd(t)、Rfもほぼ一緒です。他に選択肢はありません。
