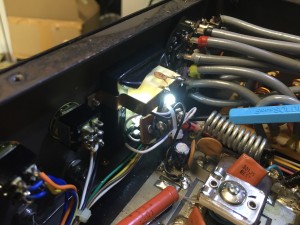

超高輝度LED×2で光量確保

超高輝度LED×2で光量確保

  そんな日曜日です。仕事しろって事でしょう・・。汗

 HL-400Bの仕上げに掛かります。アンプの基本動作は問題無い様子です。やはりLED1個では光量が足りないので、2個載せることにしました。光量的には申し分ありません。アンプの機能自体は問題無く、各バンドのLPFも正常に機能しています。BPF(映像で間違ったこと言ってスミマセン)ではないためWARCに関しても10MHz→14MHz、18MHz→21MHz、24MHz→28MHzで機能します。 因みに7MHzで10w 入力 500w出力を確認しています。

2SC2510(THP150)はIMD= -30dB程度ですから、押しすぎると崩れます。ALC端子はありませんので、控えめな変調が宜しいのかと存じます。

気になる点など

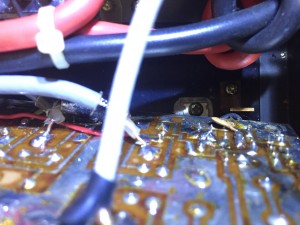

基板を固定するネジ1つがロスト

基板を固定するネジ1つが無くなっている

 流石に古い個体なので、基板や配線、ハンダ付けに劣化があるのと、既設のLEDのうち“RX AMP”が逝かれています。隣の“プロテクター”に関しては、LED自体は生きていますが機能作動状態を再現していないため、実際に点灯するか否かは不明です。“ON AIR”のLEDは点灯を確認しました。これらのLEDは機種固有の補修用性能部品になるためリプレイス不可能です。RX AMPの動作も確認しております。何れにしても、恒久的な動作が保証できる状態ではございませんので、ご理解頂きたく存じます。

 これにてチェックアウトと致します。
